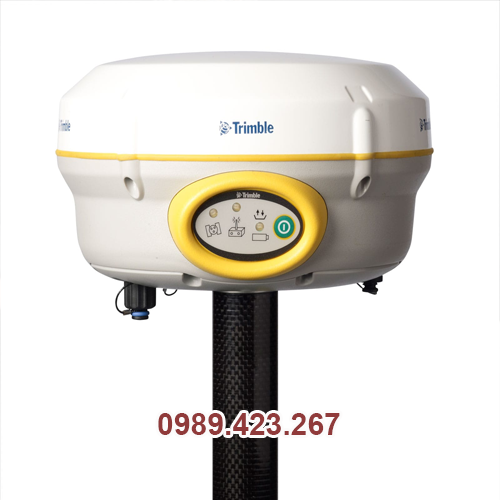

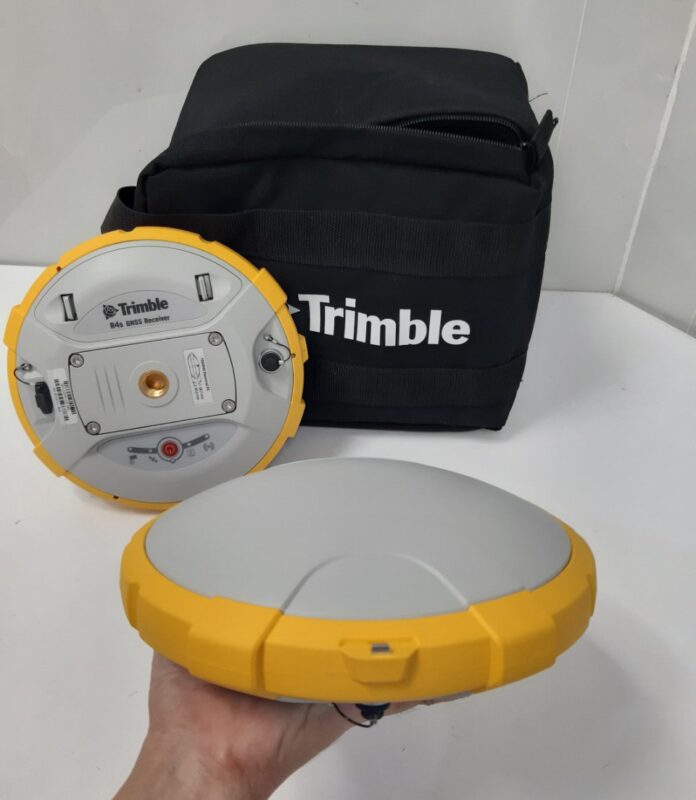

Máy định vị GNSS RTK Trimble R4S

Hãng sản xuất: Trimble

Xuất xứ: Mexico

* Hoạt động định vị:

– Mã GNSS định vị khác biệt giữa các

+ Mặt phẳng. 0,25 m + 1 ppm RMS

+ Độ cao: 0,50 m + 1 ppm RMS

– Độ chính xác SBAS định vị khác biệt. thường

– Tĩnh GNSS Khảo sát

– Độ chính xác đo tĩnh

+ Mặt phẳng: 3 mm + 0.1 ppm RMS

+ Độ cao: 3.5 mm + 0,4 ppm RMS

– Đo tĩnh nhanh:

+ Mặt phẳng: 3 mm + 0.5 ppm RMS

+ Độ cao: 5 mm + 0,5 ppm RMS

– Thời gian khảo sát đo động:

+ Khoảng cách dài nhất

+ Mặt phẳng: 8 mm + 1 ppm RMS

+ Độ cao: 15 mm + 1 ppm RMS

– Mạng RTK:

+ Mặt phẳng: 8 mm + 0,5 ppm RMS

+ Độ cao: 15 mm + 0,5 ppm RMS

– Thời gian khởi tạo thông thường

– Khởi tạo độ tin cậy thông thường: 99 9%

* Phần cứng: Vật lý

– Kích thước: (W × H). 19 cm x 10,9 cm (7,5 x 4.3), bao gồm cả kết nối

– Trọng lượng. 1,34 kg (2.95 lb) với pin nội bộ, đài phát thanh nội bộ, UHF ăng ten tiêu chuẩn 3,70 kg (£ 8,16) toàn bộ RTK rover pin, cực, phạm vi * điều khiển và khung

– Nhiệt độ:
+ Hoạt động. -40 ° C đến +65 ° C (-40 ° F đến 149 ° F)
+ Cất giữ: -40 ° C đến 75 ° C (-40 ° F đến 167 ° F)

– Độ ẩm: 100%, ngưng tụ

– Nước / chống bụi. Chống bụi IP67, bảo vệ tạm thời ngâm ở độ sâu 1 m (3,28 ft)

– Sốc và rung Kiểm tra và đáp ứng những điều sau đây

– Tiêu chuẩn môi trường:

– Sốc: Không hoạt động: Được thiết kế có thể hoạt động ở 2m (6,6 ft) sào được thả vào bê tông. Hoạt động: 40 G, 10 ms, răng cưa

– Chế độ rung. MIL-STD-810F, FIG.514.5C-1

+ Nguồn 11 V DC 28 V DC công suất đầu vào từ bên ngoài cao hơn nguồn điện áp bảo vệ trên cổng 1 (7-pin Lemo)

+ Pin sạc, có thể tháo rời 7,4 V, 2.4 Ah pin Lithium-Ion pin bên trong pin khoang. Công suất tiêu thụ 3,2 W, trong RTK rover Với chế độ vô tuyến điện bên trong.

Thời gian sử dụng pin:

– 450 MHz tiếp nhận lựa chọn tối đa 5,8 giờ

– 450 MHz tiếp nhận / truyền đi tùy chọn. 3,7 giờ

– GSM / GPRS. 4,1 giờ

– Giấy chứng nhận loại B Phần 15, 22, 24 FCC cấp giấy chứng nhận, 850/1900 MHz.

– Lớp10 GSM / GPRS mô-đun. đánh dấu CE , phê duyệt và đánh dấu C vào phê chuẩn.

* Giao lưu trữ dữ liệu:

– 3 dây nối tiếp (7-pin Lemo) trên Port 1. RS-232 Port 2(DSub 9 pin)

– Tích hợp hoàn toàn, đầy đủ niêm phong bên trong 450 MHz thu / pháttùy chọn:

– Truyền tải điện: 0,5 W

– Phạm vi: 3-5 km điển hình / 10 km tối ưu

– Tích hợp đầy đủ, đóng kín đầy đủ bên trong tùy chọn GSM / GPRS

– Tích hợp đầy đủ, đầy đủ niêm phong 2.4 GHz cổng giao tiếp (Bluetooth ®)

– Điện thoại di động hỗ trợ bên ngoài cho GSM/GPRS/3G các modem cho RTK vàVRS hoạt động

– Lưu trữ dữ liệu 11 MB bộ nhớ bên trong và 302 giờ của đo số liệu, dựa trên việc ghi mỗi 15 giây mức trung bình 6 vệ tinh

– 1 Hz, 2 Hz, 5 Hz và 10 Hz định vị

– CMR +, CMRx, RTCM 2.1, RTCM 2,3, RTCM 3.0, RTCM 3,1 đầu vào và đầu ra

– 16 kết quả đầu ra NMEA, GSOF, RT17, RT27 kết quả đầu ra. Hỗ trợ BINEX và bước sóng êm.
